―日本伝統金属工芸における色彩表現の系譜と進化―
はじめに｜色金という概念について
色金（いろがね）とは、金属そのものに化学的あるいは物理的操作を施すことで、自然な色彩や風合いを引き出す技術的・美的概念である。
特に日本では、金・銀・銅に代表される貴金属に対し、合金化・表面処理・酸化着色・煮色（にいろ）技法などによって“工芸的色調”を導出する文化が古くから存在した。
金属における色彩表現は、西洋ではエナメルやメッキによる“色を加える”発想が主流であったのに対し、日本では「素材そのものを活かす」「表面の経年変化を美と捉える」方向性が強く、これが色金という独自の金属美学を形成した。
本稿では、日本における伝統的色金技法の代表例と、それに対する現代的アプローチ――すなわち化学的着色・電気化学処理・レーザー着色・酸化制御技術などの最新研究成果を横断的に論じる。
第1章｜日本伝統工芸における色金の歴史的背景
1.1 「金属＝色彩を持つ素材」という価値観
金属は本来、無彩色あるいは金属光沢を持つ素材であるが、日本の金工においては、色彩を帯びる素材として捉えられていた。
これは、平安～鎌倉期に仏具・装身具の分野で金・銀・銅合金が使用され、室町以降に武士文化の中で刀装具・茶道具・香道具といった領域へ広がっていく過程で、色彩による階層・品格・精神性の表現が求められたためである。
1.2 色金技法の確立
安土桃山～江戸期にかけて、以下の色金技法・合金が体系化されたとされる：
| 名称 | 組成 | 特徴 | 主用途 |
|---|---|---|---|
| 赤銅（しゃくどう） | 銅 + 0.5〜5%金 | 黒紫色に煮色可能 | 鍔、小柄、香炉、煙管など |
| 四分一（しぶいち） | 銅：銀＝3：1 | 灰紫〜青灰色に変化 | 鍔、目貫、帯留など |
| 烟銅（けむりどう） | 銅に微量のヒ素（？） | 黒色〜青黒色（※諸説あり） | 不確定、現存例は少ない |
| 黄銅（真鍮） | 銅 + 亜鉛 | 黄金色 | 西洋伝来後の装飾金具など |
| 白四分一 | 銀の含有量を上げた四分一（50％以上） | 淡銀色 | 江戸後期以降に登場（※不確定） |
これらは単なる物理的色合いではなく、**素材内部の構造と経年変化までを含めた“色の奥行き”**をもった素材であった。
第2章｜伝統的着色技法の代表：煮色着色法
2.1 技法の概要
煮色（にいろ）とは、金属を酢酸銅（緑青）・食塩・水などを煮立てた溶液で加熱処理し、表面に酸化皮膜を形成することで、色彩を導く日本独自の化学的着色法である。
- 原理：酸化による表面変化（Cu2O、CuO、Ag2Oなどの被膜形成）
- 対象金属：赤銅、四分一、銅、銀など
- 色調例：
- 赤銅：黒紫～濃灰黒
- 四分一：鼠〜青灰〜緑灰
- 銀：青白～黄灰（条件により）
2.2 薬液配合（※一例）
| 成分 | 分量例（100ml水に対して） |
|---|---|
| 酢酸銅（緑青） | 1〜2g |
| 食塩 | 1〜2g |
| 時に重曹／明礬 | 微量（pH調整） |
※職人や流派により配合は大きく異なり、「口伝・経験」が支配する領域であるため、統一レシピは存在しない（不確定）。
2.3 工程と要点
- 金属表面の脱脂・酸洗い（サンドペーパー→アルコール→希硫酸）
- 中性水ですすぎ、乾燥
- 煮色液に浸け、80〜100℃程度で数分〜十数分加熱
- 空気酸化により発色を安定
- 必要に応じて煮色の繰り返しや重ね着色
2.4 評価と限界
- 長所：
- 柔らかく奥行きのある色調
- エナメル・塗装と異なり素材との一体感がある
- 短所：
- 酸化皮膜が薄く、摩耗や酸に弱い
- 発色に個体差あり、再現性が難しい
第3章｜現代の着色技術と応用例
3.1 硬質酸化皮膜着色（陽極酸化法）
- 原理：金属（主にアルミ・チタン）を電解槽で酸化し、干渉色を出す
- 応用例：チタン・アルミのアートピース、ジュエリーなど
- 長所：非常に安定した色（摩耗しにくい）、工業技術との親和性
- 短所：日本伝統金属（赤銅・四分一）には不向き、質感に硬さあり
3.2 硫化着色（硫黄・硫化物による処理）
- 銀や銅を硫黄ガスや溶液で処理し、黒化・青変を導く
- 主成分：硫化ナトリウム（Na2S）、硫化カリウム（K2S）など
- 表面にAg2S／Cu2S皮膜を形成
- 食品容器への使用不可（毒性がある場合あり）
3.3 酸化熱処理・焼きなましによる発色制御
- 炎やバーナーで熱を加えることで金属の表面に酸化被膜を形成
- 銅は赤→紫→青→黒と色が変化（酸素量・加熱時間に依存）
- 制御には熟練が必要だが、柔らかい発色が得られる
3.4 ナノ酸化膜制御・PVD技術
- 近年、金属表面にナノ単位の酸化膜をコントロールして干渉色を出す技術が登場
- PVD（物理蒸着）、ALD（原子層堆積）などの手法
- 美術用途ではまだ研究段階（不確定）
3.5 表面改質（レーザー・イオン処理）
- 金属表面にレーザー照射で凹凸加工し、光の乱反射で色を出す技術
- 工芸分野では「彫金・鏡面加工と組み合わせた着色」が試みられている
- 金属の組成・加工面積・焦点距離など多変数が関わり、現時点では作品化が一部に限られている（不確定）
第4章｜伝統と革新の“交差点”としての色金技術
4.1 美的比較：伝統着色 vs 現代技術
| 要素 | 煮色・硫化 | 陽極酸化・ナノ制御 |
|---|---|---|
| 色の柔らかさ | ◎ | ◯〜△ |
| 摩耗耐性 | △ | ◎ |
| 再現性 | △ | ◎ |
| 手仕事感 | ◎ | △ |
| 技術的要求 | 高い | 非常に高い（装置含む） |
4.2 作品例と傾向
- 伝統技法派：茶道具、香合、刀装具、帯留、簪など「温もりと渋さ」が求められる分野で主流
- 現代技術派：ジュエリー、メタルオブジェ、建築部材など「耐久性と高再現性」が必要な分野で応用進行中
4.3 ハイブリッド事例

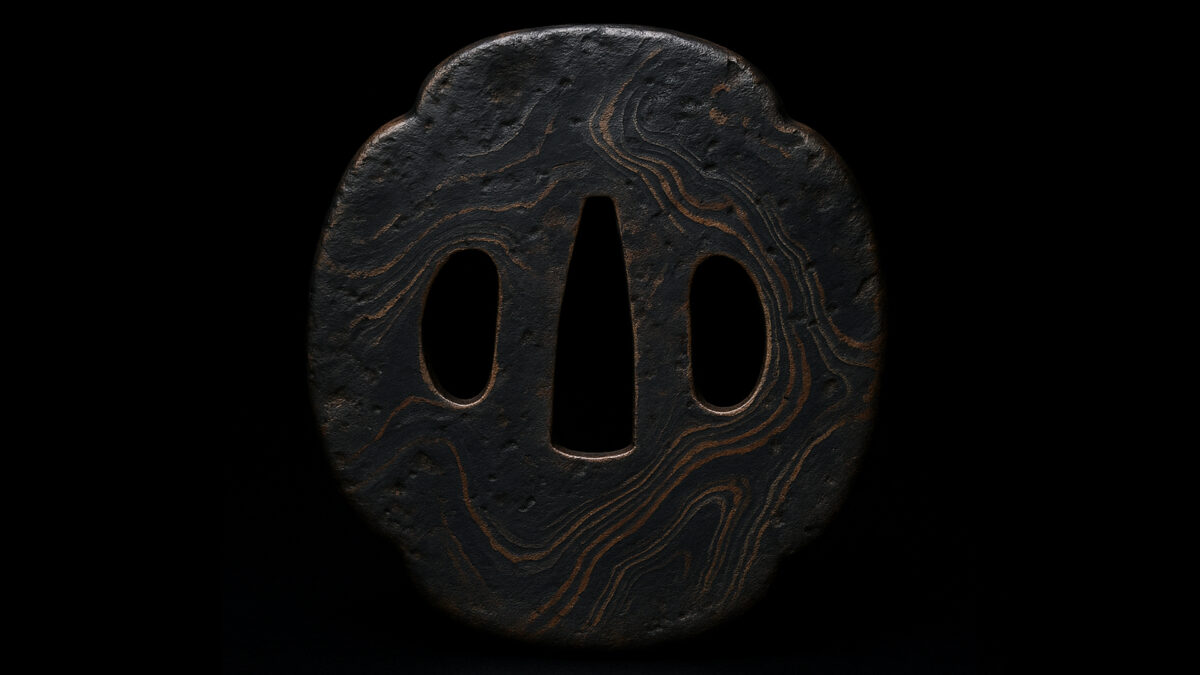

- 木目金＋PVD加工：層模様を活かした上で、酸化チタンでの仕上げ
- 四分一＋陽極酸化下地：銀を主体とした複合金属への試験事例あり（※論文段階、詳細不確定）
第5章｜今後の展望と課題
5.1 色金の未来：素材から“色そのもの”を設計する時代へ
- 合金開発の方向性として、「色調固定型合金」や「変色しない黒銀」などの開発が進んでいる
- 金属内部に光学層をもたせることで、塗布や酸化に頼らない色彩制御が可能になる可能性がある（※現時点では研究段階）
5.2 課題と倫理的配慮
- 酢酸銅・硫化物などの環境・毒性への対策（労働衛生）
- リサイクル時の問題（着色合金は分別困難）
- 「伝統技法の再現性と記録性」が不十分で、消失の危機にある技法もある（特に口伝技術）
おわりに｜色金とは“素材と人間との対話”である
金属は冷たく、硬く、無機質なものに見えるかもしれない。
しかし、日本人の手によって磨かれ、削られ、染められたその表面には、たしかに「時間と温もり」が宿っている。
色金とは、「素材そのものに語らせる」美の探究であり、
技術とは、「どう語らせるか」を追い続ける職人と研究者の対話の結果である。
この伝統と革新の両輪のなかに、日本の金属工芸は息づいている。
【参考文献】
2000年4月9日付 朝日新聞 東京地方版／秋田 29頁、
2001年9月1日付 朝日新聞 東京地方版／秋田 32頁、
2004年8月28日付 朝日新聞 東京地方版／秋田 26頁、
2009年11月6日付 朝日新聞 大阪地方版／石川 30頁、
2005年10月19日付 毎日新聞 地方版／秋田 24頁、
「宝石の四季」 No.198、 No.199 「技の伝承 木目金の技法について」、
アートマニュアルシリーズ メタルのジュエリークラフト、
「人間国宝・玉川宣夫作品集」燕市産業資料館
「彫金・鍛金の技法I・II」 金工作家協会編集委員会編
MOKUME GANE JEWELRY HANDBOOKS （IAN FERGUSON著）
Mokume Gane – A Comprehensive Study （Steve Midgett著）
Mokume Gane. Theorie und Praxis der japanischen Metallverbindungen （Steve Midgett著）
※髙田邦雄の許可無く本文書の一部あるいは全文のコピーならびに転用を禁じます。
